Основы реографии. Лекция для врачей
Лекция для врачей "Основы реографии" (отрывок из книги "Функциональная диагностика. Руководство для среднего медицинского персонала" - П. В. Стручкова, Н. Ф. Берестень)
Физические основы реографии
Реография (реоплетизмография, импедансная плетизмография) — метод регистрации пульсовых колебаний кровенаполнения участков тела человека путем измерения их электрического сопротивления. При реографическом исследовании через участок тела человека пропускается переменный ток высокой частоты (от 40 до 100 кГц) и малой силы (до 10 мА), не оказывающий повреждающего действия на ткани.
Живые ткани организма являются хорошими проводниками электрического тока. Электропроводность (величина, обратная сопротивлению) различных тканей неодинакова и зависит от особенностей строения ткани. Наибольшим электрическим сопротивлением (R) (наименьшей электропроводностью) обладают кожа, особенно ее роговой слой, и кости. Наименьшим сопротивлением (наибольшей электропроводностью) обладают жидкие среды организма, в том числе кровь.
При прохождении пульсовой волны через исследуемую область, заключенную между измерительными электродами, в межэлектродном пространстве увеличивается количество электропроводящего раствора (крови), что приводит к уменьшению сопротивления на величину ΔR. В последующем после оттока пульсовой волны электрическое сопротивление возвращается к исходному значению, называемому базисным сопротивлением (Ro). В количественном выражении величина ΔR — переменная составляющая сопротивления — не превышает 0,5—1,0% величины Ro. Метод реографии заключается в выделении этой переменной составляющей, ее усилении и графической регистрации.
Метод реографии позволяет проводить оценку пульсового кровенаполнения любого органа, доступного исследованию. В настоящее время наиболее часто исследуют кровенаполнение сосудов конечностей (реовазография), головного мозга [реоэнцефалография (РЭГ)], а также проводят оценку величины ударного объема (УО) левого желудочка (тетраполярная грудная реография).
Форма реографической кривой
Реограмма имеет восходящую часть — анакроту, соответствующую систолическому притоку крови в исследуемый участок (период, когда приток превышает отток), и нисходящую часть — катакроту, соответствующую диастолическому периоду, когда отток крови превышает приток. На катакроте выделяется инцизура (I).
На реограмме выделяют три основные волны (зубца) — систолическую (С), диастолическую (D), пресистолическую (Р) и инцизуру (I) (рис. 5.1).
Систолическая волна возникает в момент притока систолического объема крови в артериальное русло исследуемого участка тела.
Диастолическая волна возникает в период оттока крови из исследуемого участка тела.
Инцизура (выемка между систолической и диастолической волнами) формируется в результате взаимодействия волн, отраженных от разных участков сосудистого русла (от сомкнутых створок аортального клапана, бифуркации аорты и более дистальных участков сосудистого русла).
Пресистолическая волна не всегда дифференцируется, и ее происхождение рассматривается в специальных руководствах.
Качественная и количественная оценка реограммы
Основные показатели, которые рассчитываются при анализе реограммы, представлены на рис. 5.2.
Часто, кроме основной (объемной) реограммы, отражающей изменение объема рассматриваемого участка тела при прохождении пульсовой волны, записывают и ее первую производную — дифференциальную реограмму, отражающую скорость изменения кровенаполнения.
Амплитудные показатели
Амплитуда систолической волны (А2 — максимальное значение амплитуды волны) отражает величину пульсового кровенаполнения сосудов исследуемого региона. Эта величина зависит от тонуса артерий (при его повышении амплитуда уменьшается, при уменьшении тонуса — амплитуда увеличивается), а также от насосной функции сердца (А2 увеличивается при увеличении величины УО и скорости выброса крови в аорту). Амплитуду А2 обычно выражают в условной величине — реографическом индексе (РИ) (РИ=А2/К, где А2 и К измеряются в миллиметрах, где К — амплитуда калибровочного сигнала, равная обычно 0,1 Ом).

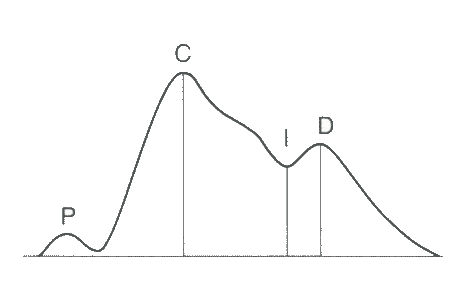

Рис. 5.1. Основные компоненты реограммы: систолическая (С), диастолическая (D), пресистолическая (Р) волны и инцизура (I)

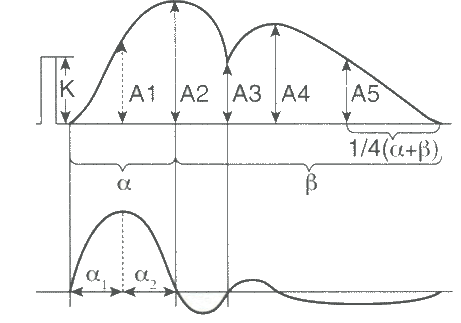

Рис. 5.2. Реограмма с основными амплитудными и временными показателями (верхняя кривая) и ее первая производная (нижняя кривая)
Амплитуда А1 — высота реограммы в точке максимума первой производной. В этой точке разделяются периоды быстрого а, и медленного а,кровенаполнения.
Амплитуда АЗ на уровне инцизуры зависит от ригидности (тонуса) артериальной стенки, периферического сопротивления сосудов, адекватности объема регионарной фракции сердечного выброса и просвета артерий. При высокой эластичности артерий и низком тонусе инцизура глубокая, низко расположенная; при повышении тонуса инцизура располагается высоко. Вычисляют отношение величины АЗ к величине А2. Это дикротический индекс — ДКИ (ДКИ = АЗ/А2, выраженный в процентах). При нормальном тонусе ДКИ равен 40—70%.
Амплитуда диастолической волны (А4) в молодом возрасте в условиях высокой эластичности артериального русла представляет собой преимущественно волну отражения от дистальных разветвлений артериального дерева, мельчайших артерий и артериол. Она косвенно зависит от состояния венозного оттока.
Характер венозного оттока может быть оценен по амплитуде диастолической волны на уровне 4/5 кардиоцикла или 3/4 кардиоцикла — амплитуда А5. Рассчитывается показатель — индекс венозного оттока (индекс венозного оттока = А5/А2, выраженный в процентах). В норме индекс венозного оттока не превышает 20% для сосудов конечностей и 28% для сосудов головного мозга. Нормативы представлены в табл. 5.1—5.4.

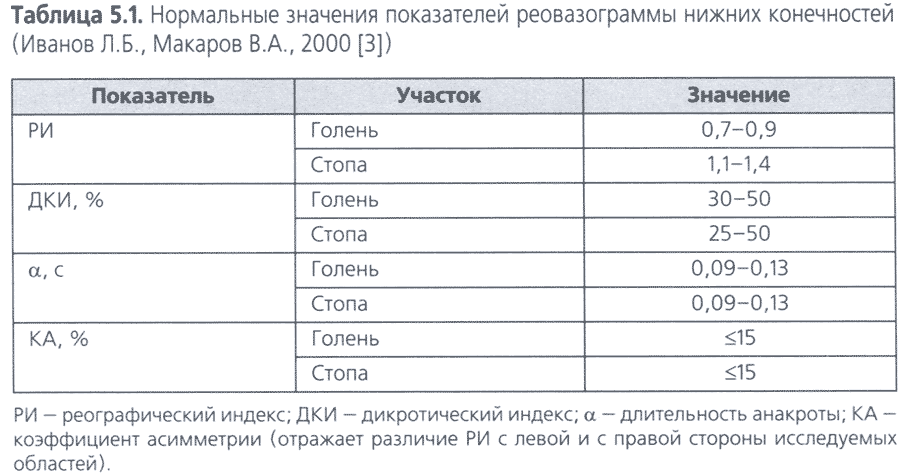

Таблица 5.1. Нормальные значения показателей реовазограммы нижних конечностей (Иванов Л.Б., Макаров В.А., 2000)

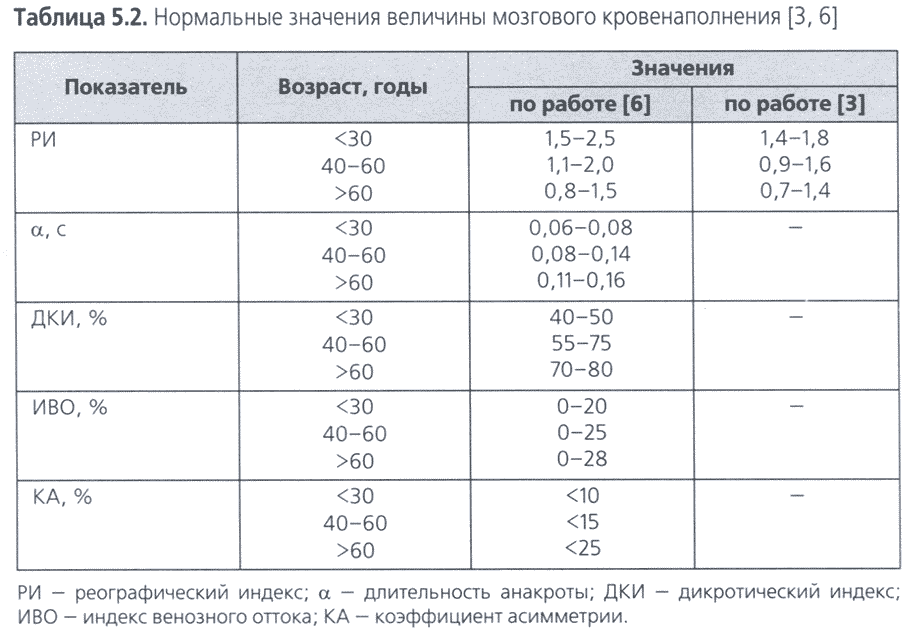

Таблица 5.2. Нормальные значения величины мозгового кровенаполнения

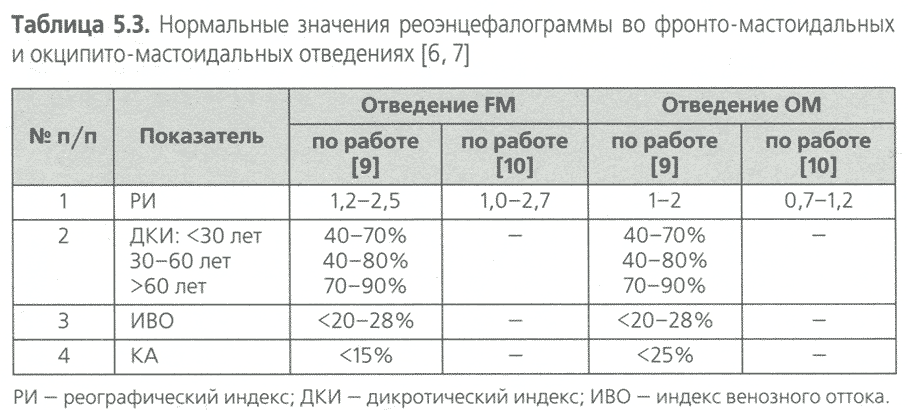

Таблица 5.3. Нормальные значения реоэнцефалограммы во фронто-мастоидальных и окципито-мастоидальных отведениях

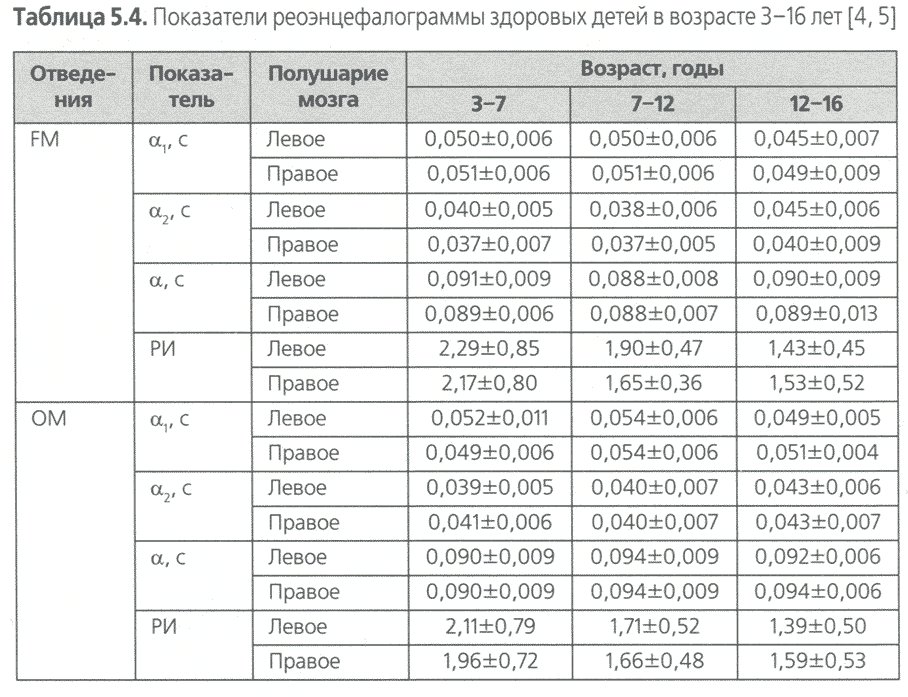

Таблица 5.4. Показатели реоэнцефалограммы здоровых детей в возрасте 3-16 лет
Временные показатели
Время распространения пульсовой волны (Q-а) измеряется от начала зубца Q (или иногда от вершины зубца R) на ЭКГ до начала реографической кривой. Разделив расстояние от сердца до места регистрации реограммы на время распространения пульсовой волны, получим величину скорости распространения пульсовой волны, которая зависит от эластических свойств сосудистой стенки и увеличивается с возрастом человека. Так, у молодых людей с эластичными сосудами скорость распространения пульсовой волны составляет 5—6 м/с, а у лиц пожилого возраста с атеросклеротически измененными сосудами может увеличиваться до 9—10 м/с.
Продолжительность периода быстрого наполнения (α1) измеряется от начала реограммы до максимального пика первой производной, она зависит от тонуса сосудистого русла на уровне крупных артерий (артерий распределения), а также от объема регионарной фракции сердечного выброса и скорости выброса. Чем выше тонус артерий (чем более ригидны их стенки), тем больше времени требуется для прохождения систолического объема крови (период удлиняется, скорость пульсового кровенаполнения уменьшается). При снижении тонуса стенки артерий становятся более мягкими и податливыми, требуется меньше времени для пропускания систолического объема крови, вследствие чего период α1, укорачивается.
Период медленного наполнения (α2) измеряется от максимального пика первой производной до вершины основной реограммы. Он зависит в основном от тонуса мелких артерий. Закономерности аналогичны описанным для α1: при увеличении тонуса мелких артерий этот показатель увеличивается, при уменьшении — уменьшается.
В норме α1, и α2 приблизительно равны между собой. При повышении тонуса и снижении эластичности сосудистой стенки обычно происходит изменение этого соотношения в сторону увеличения времени медленного кровенаполнения.
Период максимального кровенаполнения (α), или длительность анакроты, — это сумма периодов быстрого и медленного наполнения. Измеряется от начала пульсовой волны до максимальной амплитуды систолической волны.
Длительность катакроты (β) измеряется от вершины реограммы до начала следующей волны и характеризует длительность фазы оттока крови. Сумма α + β составляет длительность сердечного цикла.
Скоростные показатели
Скорость быстрого наполнения (V6ыстр = A1/α1 отражает скорость наполнения крупных артерий, зависит от их тонуса и насосной функции сердца. Скорость медленного наполнения [Vмедл = (А2—А1)/α2] зависит от тонуса мелких артерий. Увеличение значений скоростных показателей встречается при снижении тонуса, уменьшение — при повышении тонуса сосудов.
Относительные амплитудные показатели
Дикротический индекс (ДКИ) — соотношение АЗ/А2, выраженное в процентах, используют для оценки тонуса мелких артерий и артериол. В норме показатель составляет 40—70%, он увеличивается при увеличении тонуса артерий малого диаметра и артериол.
Диастолический индекс, или систоло-диастолический показатель, — соотношение А4/А2 (в процентах), косвенно свидетельствует о состоянии венозного оттока. В норме показатель не превышает 75%.
Относительные временные показатели
Географический коэффициент = α /(α + β), отражает тонус сосудистой стенки. Для большинства сосудистых областей этот показатель в норме не превышает 15—17%. При повышении тонуса сосудов этот показатель увеличивается (в результате возрастания а), и наоборот.
Сравнительные показатели
Коэффициент асимметрии применяется в РЭГ и реовазографии для количественной оценки различия уровней кровенаполнения симметричных сосудистых бассейнов. Рассчитывается как отношение разницы РИ слева и справа к меньшему значению РИ, выражается в процентах. Коэффициент асимметрии = (РИмакс — РИмин)/РИмин.
Кровенаполнение признается асимметричным, если коэффициент асимметрии более 10—25% (см. табл. 5.1, 5.2, 5.3).
Типы реограммы в зависимости от тонуса артерий
Реограммы могут быть разделены на следующие функциональные типы: нормотонический, гипертонический, гипотонический и дистонический. Различные варианты представлены на рис. 5.3.
На реограмме нормотонического типа отмечается быстрая анакрота, четко представлены вершина, инцизура, пологая катакрота.
Реограмма гипотонического типа регистрируется в случае низкого сосудистого тонуса. При этом выявляется высокая заостренная вершина, величина РИ выше нормы, инцизура располагается ниже нормального уровня (ДКИ уменьшен).

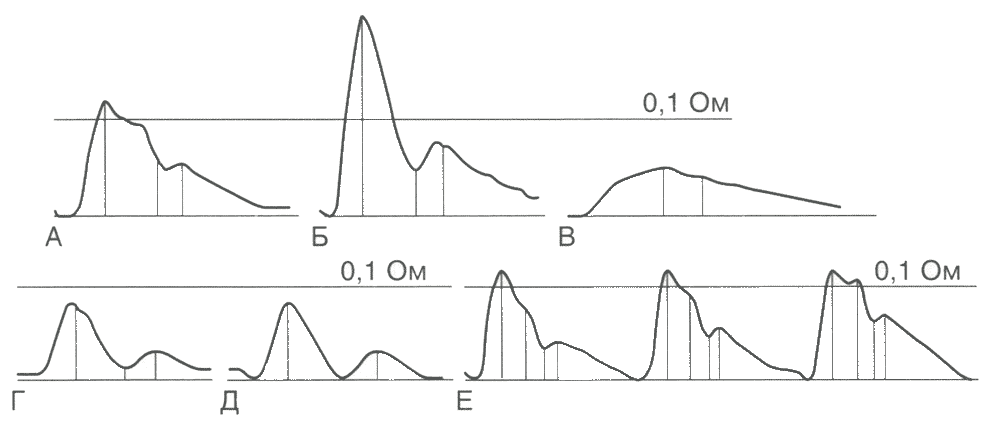

Рис. 5.3. Типы реограмм в зависимости от преобладающего тонуса: нормотонический (А), гипотонический (Б), гипертонический (В), дистонический, сочетание гипотонической конфигурации и низкой амплитуды (Г, Д), дистонической - в виде неустойчивости сосудистого тонуса (Е)
Реограмма гипертонического типа встречается при повышении сосудистого тонуса, например, при атеросклерозе, воспалительных изменениях сосудистой стенки, спазме сосудов. При этом амплитуда реограммы может быть уменьшена (РИ уменьшен), анакрота пологая, вершина реограммы уплощена, достигается с запозданием (увеличено время анакроты (а), инцизура расположена выше нормы (увеличение ДКИ).
Реограмма дистонического типа может проявляться в виде реографических волн разной формы и/или амплитуды либо признаками одновременно гипотонуса и гипертонуса сосудов. К примеру, на уровне артерий крупного диаметра выявляется гипотония, а на уровне мелких артерий — гипертонус. При РЭГ у больных после черепно-мозговой травмы, при мигрени, вегетососудистой дистонии с одной стороны мозга могут регистрироваться признаки гипертонуса, с другой — гипотонуса.
Таким образом, для состояния пониженного тонуса характерны следующие признаки.
1. Высокая амплитуда пульсового кровенаполнения (увеличение РИ).
2. Короткий период наполнения (уменьшение времени а).
3. Остроконечная вершина.
4. Низкорасположенная глубокая отчетливая инцизура (уменьшение ДКИ).
Для состояния повышенного тонуса характерны следующие признаки.
1. Возможна низкая амплитуда пульсового кровенаполнения (уменьшение РИ).
2. Для гипертонуса крупных артерий характерно удлинение периода быстрого наполнения α1.
3. Для гипертонуса мелких артерий характерны удлинение периода медленного наполнения α2, уплощение вершины, высокое расположение неотчетливо выраженной инцизуры (увеличение ДКИ).
