Методология проведения измерений по компьютерным томограммам
Перед проведением любого морфометрического анализа челюстно-лицевой области необходимо провести позиционирование виртуального объекта в трех взаимно перпендикулярных плоскостях (рис. 74). Для позиционирования необходимо выбрать наиболее стабильные структуры в черепе в каждой из плоскостей.
Все параметры внутри любого анализа можно разбить на группы.
1. Анализ положения зубов.
2. Анализ положения челюстей.
3. Анализ размеров челюстей.
4. Анализ положения окклюзионной плоскости.
5. Анализ височно-нижнечелюстного сустава.

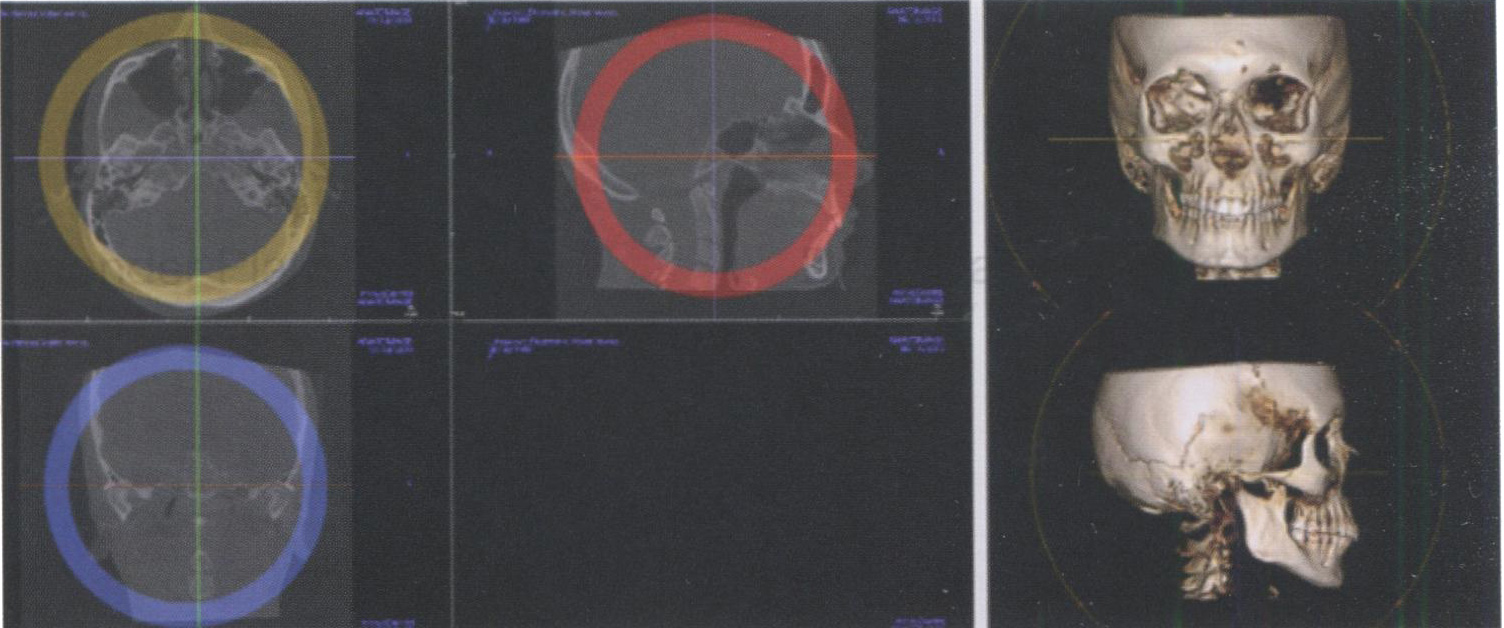

Рис. 74. Позиционирование компьютерных томограмм в трех взаимно перпендикулярных плоскостях
Анализ положения зубов
С точки зрения анатомии зубы располагаются в альвеолярном отростке на верхней челюсти и альвеолярной части на нижней челюсти. Зубочелюстной сегмент объединяет участок челюсти и зуб с периодонтом. Выделяют следующие сегменты (рис. 75).
Рис. 75. Схема. Зубочелюстные сегменты альвеолярного отростка верхней челюсти и альвеолярной части нижней челюсти
Резцово-челюстные сегменты (1-й и 2-й резцы).
Клыково-челюстные сегменты (клыки).
Премоляро-челюстные сегменты (1-й и 2-й премоляры).
Моляро-челюстные сегменты (1, 2 и 3-й моляры).
Определение положения зубов по компьютерным томограммам
Проводя анализ положения зубов по компьютерным томограммам, можно оценить:
1) длину и форму корней зубов (рис. 76);

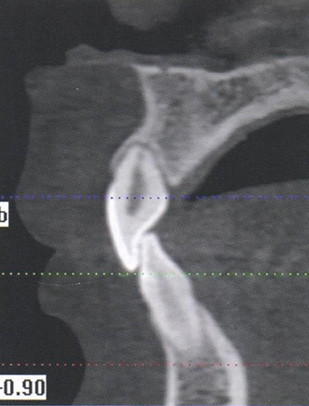

Рис. 76. Оценка длины и формы корня зуба 2.1 на сагиттальных срезах компьютерных томограмм в окне мультипланарной реконструкции
2) положение ретинированных и дистопированных зубов, а также сверхкомплектных зубов (рис. 77);

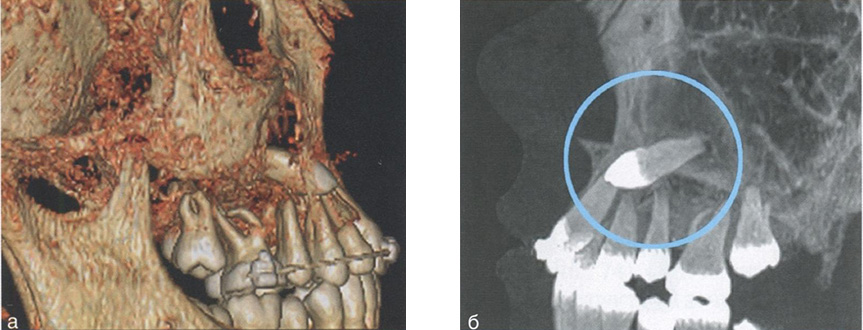

Рис. 77. Оценка положения ретинированного зуба 2.3 на компьютерных томограммах: а — окно объемного рендеринга; б — окно мультипланарной реконструкции
3) торк и ангуляцию каждого зуба.
Особый интерес для врачей-ортодонтов представляет оценка торка зубов. Перемещения зубов проводятся внутри костной ткани, а именно, внутри губчатого вещества. Как только врач-ортодонт, не рассчитав границы, внутри которых он может перемещать зубы, выводит корни зубов за кортикальную пластинку альвеолярного отростка на верхней челюсти и альвеолярной части на нижней челюсти, возникают осложнения в виде фенестрации костной ткани и дегисценции (рис. 78).

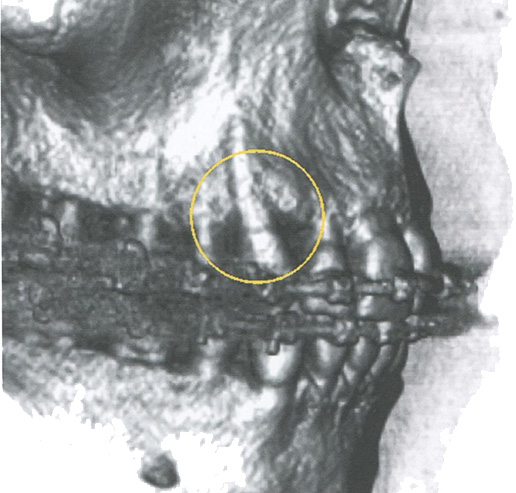

Рис. 78. Дегисценция костной ткани в области зуба 1.3, определенная на компьютерных томограммах в окне объемного рендеринга
Схематично срезы зубочелюстных сегментов на компьютерных томограммах можно представить следующим образом (рис. 79).
Рис. 79. Схема. Срезы зубочелюстных сегментов: а — верхней челюсти; б — нижней челюсти
Непосредственно на компьютерных томограммах срезы каждого зуба выглядят следующим образом (рис. 80).

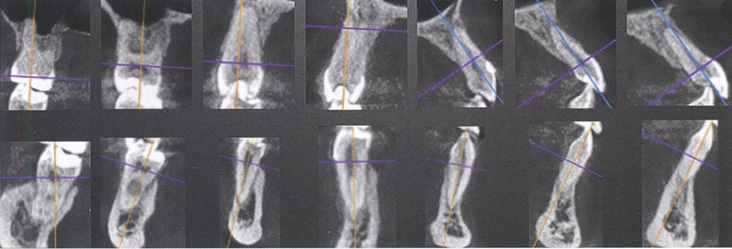

Рис. 80. Кросс-секции зубов верхней и нижней челюсти справа на компьютерных томограммах в окне мультипланарной реконструкции
С целью оценки положения зубов на компьютерных томограммах по-явилась возможность проводить линейные измерения внутри альвеолярного(-ой) отростка/части челюстей, тем самым определять границы возможных перемещений (рис. 81).

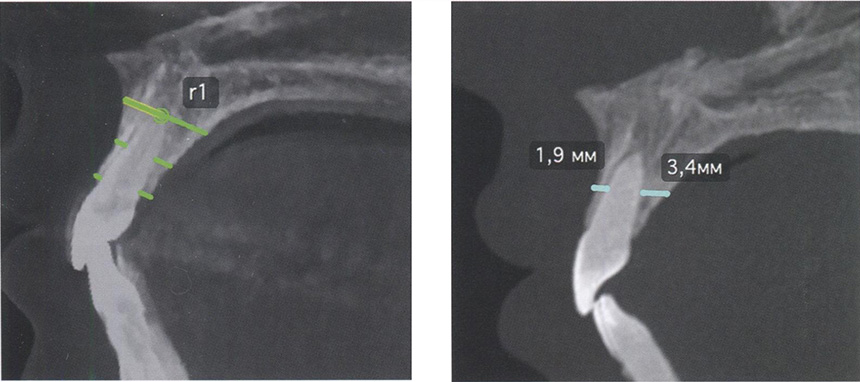

Рис. 81. Оценка положения резцов на компьютерных томограммах с помощью линейных параметров между альвеолярным отростком верхней челюсти и корнем зуба 2.1 в области апексов, на уровне середины корня и гребне альвеолярного отростка
С усовершенствованием метода угловых измерений фронтальной группы зубов на компьютерных томограммах появилась возможность четкой визуализации оси каждого зуба (рис. 82).
На компьютерных томограммах стало возможным проводить анализ положения корней зубов боковой группы, каждого в отдельности, с помощью как линейных, так и угловых параметров (рис. 83). Среди угловых измерений отдельных зубов можно сопоставить ось отдельного зуба с осью альвеолярного(-ой) отростка/части исследуемого зубочелюстного сегмента (рис. 84).

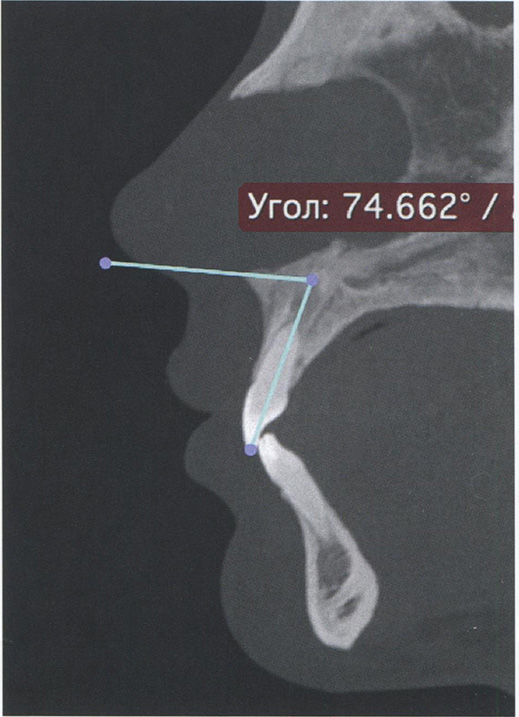

Рис. 82. Оценка положения зуба 2.1 с помощью углового параметра на компьютерных томограммах в окне мультипланарной реконструкции
Рис. 83. Оценка положения зуба 1.6 на компьютерных томограммах с помощью: а — углового параметра /_u6/JJ; б — линейных параметров между альвеолярным отростком верхней челюсти и корнем зуба в области апексов, на уровне фуркации и гребне альвеолярного отростка
Методология проведения измерений по компьютерным томограммам

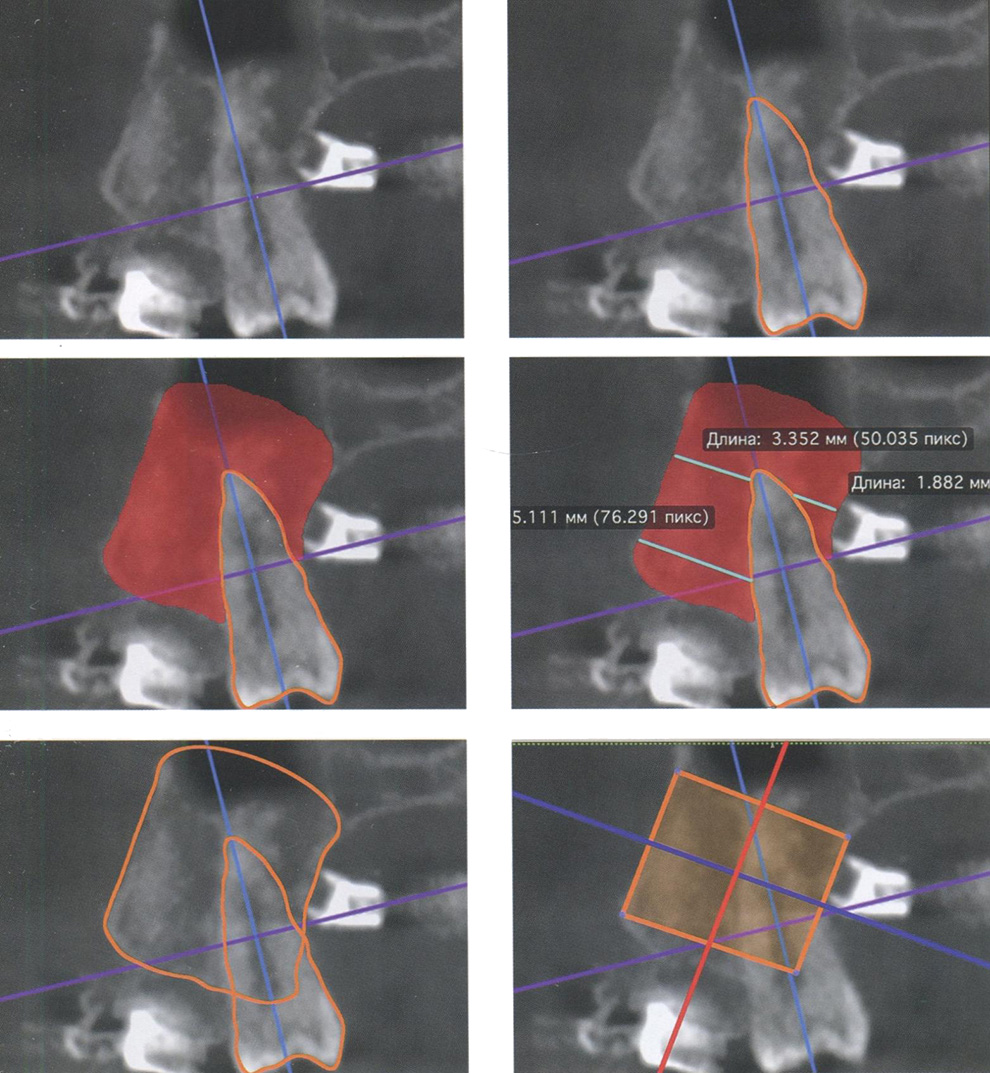

Рис. 84. Оценка положения зуба 1.5 на компьютерных томограммах с помощью линейных и углового параметров внутри альвеолярного отростка верхней челюсти
